光電式液位傳感器主要由三個部分組成，發射接收管一對、透光光錐、線材三個部分組成。

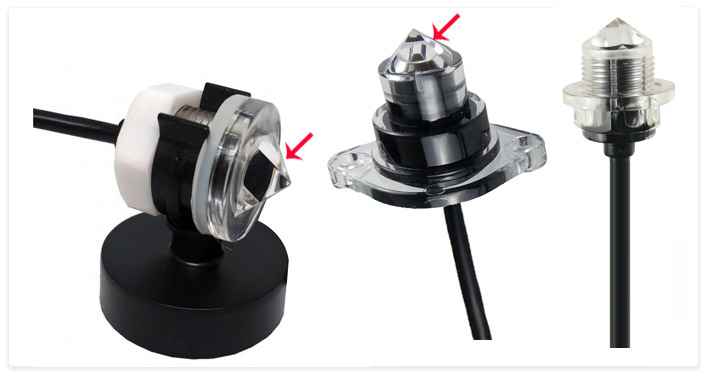

通常一體式光電液位傳感器可以看到外殼上有部分結構是光錐形狀的，光錐可以是圓錐形、三角形或者其他形狀。外殼必須是由透光性強的材料組成，因此很多光電液位傳感器都是無色的透明外殼或半透明的外殼。

外殼可以根據被測液體情況選擇防腐蝕材料外殼或食品級材料外殼，由此可以檢測飲用水等食用液體，及化學液體的等。

發射管與接收管是并列排在板子上的，發射管會發射出光線，接收器則是接收光線。接收器在有水和無水狀態時接收到的光線狀態是不一樣的，傳感器根據兩者的區別輸出不同的電平信號。發射管與接收管的質量影響傳感器壽命，發射管或接收管一旦損壞，則傳感器就會出現誤判、不良等現象。

光電式液位傳感器通常是三根線，分別是電源正極、負極、信號輸出。線材只需要根據應用情況注意防水等級的區別即可，如用在魚缸里，線材需浸泡水里，則需要用防水線材。

如果對精度要求比較高、要求安裝方便、可靠性高的應用用光電式液位傳感器就比較方便了，精度可以控制在±1mm的范圍內，光學原理，受外界因素影響小。

只要將光電式液位傳感器安裝好后、接好電路部分，則傳感器就可以正常工作了。而光電式液位傳感器的安裝及電路部分都是非常簡單的，安裝直接對著螺紋擰，或者采用兩個螺絲固定即可，可朝任意方位安裝。體積比浮子式液位傳感器小很多，安裝所需空間小，更美觀、易清潔。光電式液位傳感器不用調試，還具有免維護的功能，可靠性高。而水垢、雜物、氣泡等問題也可以通過軟件進行規避處理。
